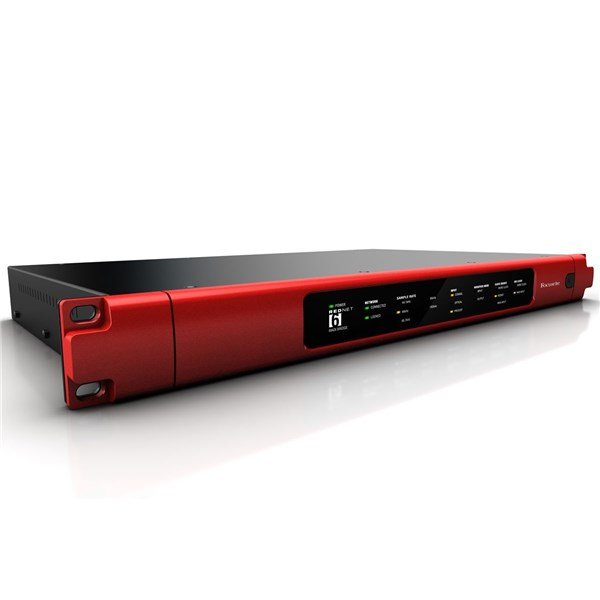

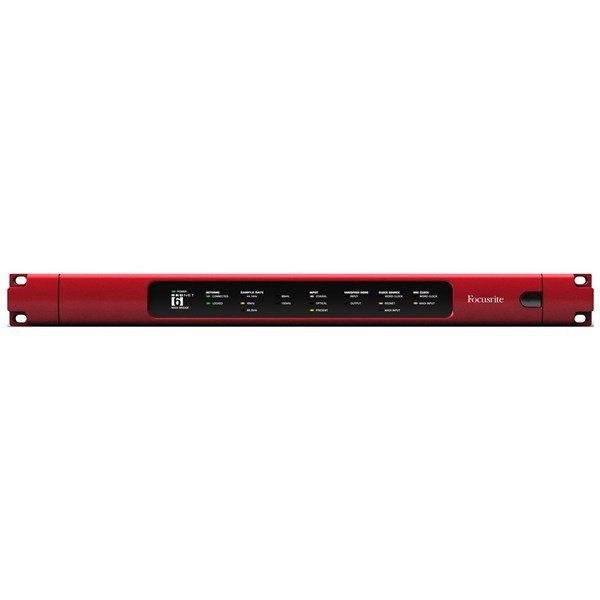

Focusrite RedNet 6 MADI 64 Kanal I/O Dante Tabanlı Network MADI
Focusrite RedNet 6 MADI 64 Kanal I/O Dante Tabanlı Network MADI
|

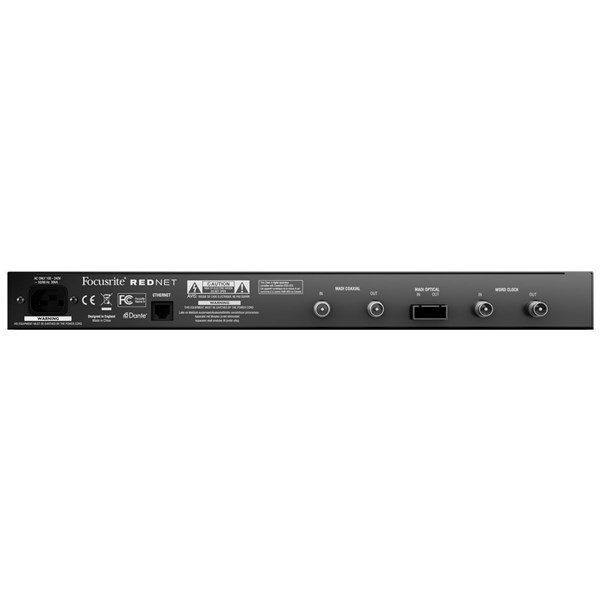

Word Clock |
|||
|
Connectors |
BNC 75Ω |
||
|
Output |
5V 75Ω DC-coupled |
||
|
Input |
locks down to 0.2V AC-coupled (75Ω software switchable termination) |
||
|
MADI Coaxial |
|||
|
Electrical standard |
as per AES10:2008 |
||
|
Recommended Cable |
75Ω characteristic impedance |
||
|
Connector |
BNC 75Ω |
||
|
MADI Optical |
|||
|
Optical Standard |
as per AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166) |
||
|
Recommended Cable |
Multi-mode, Graded-index, 62.5µm core, 125µm cladding |
||
|
Connector |
Duplex-SC |
||
|
SRC |
|||
|
SRC lock range |
41kHz to 216kHz (MADI) |
||
|
Sample Rate Ratio Limit |
6:1 |
||
|
THD |
-130dB typical |
||
|
Latency |
43 to 196 samples (Network and MADI sample rate dependent) |
||
|
Channel Count |
|||
|
|
RedNet Clock |
||
|
MADI Clock |
Single |
Double |
Quad |
|
Single |
64 |
32 |
16 |
|
Single Varispeed |
56 |
32 |
16 |
|
Double |
32 |
32 |
16 |
|
Double Varispeed |
28 |
28 |
16 |
|
Quad |
16 |
16 |
16 |
|
Quad Varispeed |
14 |
14 |
14 |
